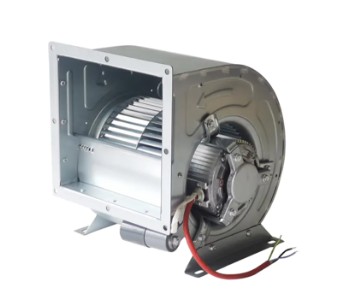

ইন্ডাস্ট্রিয়াল এসি সেন্ট্রিফিউগাল ফ্যান কি?

আ শিল্প এসি কেন্দ্রাতিগ পাখা অল্টারনেটিং কারেন্ট (এসি) দ্বারা চালিত একটি বায়ুচলাচল যন্ত্র। এর মূল কাজের নীতিটি ইম্পেলার ঘূর্ণন দ্বারা উত্পন্ন কেন্দ্রাতিগ শক্তিকে অক্ষীয়ভাবে বায়ু আঁকতে, এটিকে 90 ডিগ্রি ঘুরাতে এবং এটিকে রেডিয়ালিভাবে নিষ্কাশন করতে ব্যবহার করে। অক্ষীয় ফ্যানের সাথে তুলনা করে, কেন্দ্রাতিগ পাখা তৈরি করতে পারে উচ্চ স্ট্যাটিক চাপ (সাধারণত 500-3,000 Pa-এ পৌঁছায়), এগুলিকে শিল্প পরিস্থিতির জন্য বিশেষভাবে উপযুক্ত করে তোলে যেগুলির জন্য নালী প্রতিরোধ, ফিল্টার প্রতিরোধ, বা দীর্ঘ-দূরত্বের বায়ু সরবরাহের প্রয়োজন হয়।

ইমপেলার কাঠামোর উপর ভিত্তি করে, শিল্প এসি কেন্দ্রাতিগ ফ্যানগুলিকে প্রধানত তিন প্রকারে শ্রেণীবদ্ধ করা হয়: সামনে-বাঁকা ব্লেড , পিছনে-বাঁকা ব্লেড , এবং রেডিয়াল ব্লেড . পশ্চাৎমুখী-বাঁকা ব্লেড ফ্যান কম আওয়াজ সহ সর্বোচ্চ দক্ষতা (85% বা তার বেশি) অফার করে, যা দীর্ঘ-মেয়াদী ক্রমাগত অপারেশনের জন্য তাদের আদর্শ করে তোলে। ফরোয়ার্ড-বাঁকা ব্লেড ফ্যান একই ইম্পেলার ব্যাসে উচ্চ চাপ তৈরি করতে পারে তবে কিছুটা কম দক্ষতার সাথে। রেডিয়াল ব্লেড ফ্যানগুলি ধুলো-বোঝাই গ্যাসগুলি পরিচালনা করতে পারদর্শী এবং ব্যাপকভাবে উপাদান পরিবহন এবং বয়লার প্ররোচিত-ড্রাফ্ট সিস্টেমে ব্যবহৃত হয়।

শিল্প অ্যাপ্লিকেশনের জন্য মূল সুবিধা

উচ্চ চাপ এয়ার ডেলিভারি ক্ষমতা

শিল্প বায়ুচলাচল ব্যবস্থায়, নালীর দৈর্ঘ্য, বাঁকের সংখ্যা এবং ফিল্টার প্রতিরোধের মতো কারণগুলি সিস্টেমের প্রতিরোধকে উল্লেখযোগ্যভাবে বৃদ্ধি করে। সাধারণ অক্ষীয় ফ্যানরা সাধারণত 50-200 Pa এর পরিসরে স্থির চাপ প্রদান করে, যা জটিল নালীকারক প্রয়োজনীয়তার জন্য অপর্যাপ্ত। ইন্ডাস্ট্রিয়াল এসি সেন্ট্রিফিউগাল ফ্যান, তবে, থেকে স্ট্যাটিক চাপ প্রদান করে 500-3,000 Pa , কিছু উচ্চ চাপ মডেল এমনকি অতিক্রম 5,000 Pa , টার্মিনালের প্রান্তে পর্যাপ্ত বায়ুপ্রবাহ নিশ্চিত করতে মাল্টি-সেকশন ডাক্ট, উচ্চ-দক্ষ ফিল্টার এবং হিট এক্সচেঞ্জার প্রতিরোধকে সহজেই অতিক্রম করে।

স্থিতিশীল এবং নির্ভরযোগ্য অপারেশন

ইন্ডাস্ট্রিয়াল এসি সেন্ট্রিফিউগাল ফ্যান এসি ইন্ডাকশন মোটর দ্বারা চালিত হয়, কোন জটিল ইলেকট্রনিক কমিউটেশন সার্কিটের প্রয়োজন হয় না। তাদের সাধারণ কাঠামোর ফলে ব্যর্থতার হার কম। স্ট্যান্ডার্ড অপারেটিং অবস্থার অধীনে, উচ্চ-মানের শিল্প কেন্দ্রাতিগ ফ্যানগুলি অর্জন করতে পারে 30,000 ঘন্টার বেশি ব্যর্থতার (MTBF) মধ্যে সময় , অল-কপার উইন্ডিং এবং বল বিয়ারিং সমন্বিত কিছু মডেল 50,000 ঘন্টা পর্যন্ত পৌঁছায়। এই উচ্চ নির্ভরযোগ্যতা নন-স্টপ প্রয়োজনীয় অ্যাপ্লিকেশন যেমন ডেটা সেন্টার কুলিং এবং রাসায়নিক উদ্ভিদ বায়ুচলাচলের জন্য গুরুত্বপূর্ণ।

ব্যাপক শক্তি এবং স্পেসিফিকেশন কভারেজ

ইন্ডাস্ট্রিয়াল এসি সেন্ট্রিফিউগাল ফ্যান একটি অত্যন্ত বিস্তৃত শক্তি পরিসীমা কভার, থেকে 50 ওয়াট ছোট সরঞ্জাম কুলিং ফ্যান থেকে বড় শিল্প বায়ুচলাচল ইউনিট 55 কিলোওয়াটের বেশি . বায়ুপ্রবাহের কভারেজ 100 m³/h থেকে 100,000 m³/h পর্যন্ত বিস্তৃত, 100 মিমি থেকে 2,000 মিমি পর্যন্ত ইম্পেলার ব্যাস, নির্ভুল ইলেকট্রনিক সরঞ্জাম শীতলকরণ থেকে বড় আকারের কারখানার বায়ুচলাচল পর্যন্ত কার্যত সমস্ত শিল্প চাহিদা মেটাতে সক্ষম।

নির্বাচনের মানদণ্ড এবং সর্বোত্তম অনুশীলন

মূল নির্বাচন পরামিতি

একটি শিল্প এসি সেন্ট্রিফিউগাল ফ্যান নির্বাচন করার সময়, নিম্নলিখিত মূল পরামিতিগুলি অবশ্যই ব্যাপকভাবে বিবেচনা করা উচিত:

• বায়ুপ্রবাহ (Q) : একক m³/h বা m³/s, বায়ুচলাচল স্থান আয়তন এবং বায়ু পরিবর্তনের হারের উপর ভিত্তি করে গণনা করা হয়
• মোট চাপ বা স্ট্যাটিক চাপ (P) : ইউনিট Pa, নালী প্রতিরোধের গণনা প্রয়োজন, ফিল্টার প্রতিরোধ, এবং আউটলেট গতিশীল চাপ ক্ষতি
• শক্তি (N) : ইউনিট kW, সূত্র N = (Q × P) / (3600 × η × 1000) ব্যবহার করে অনুমান করা হয়, যেখানে η হল ফ্যানের দক্ষতা
• ঘূর্ণন গতি (n) : ইউনিট আরপিএম, সাধারণত 1,450 আরপিএম (4-পোল মোটর) বা 2,900 আরপিএম (2-পোল মোটর)
• নয়েজ লেভেল : ইউনিট dB(A), পশ্চাদগামী-বাঁকা ব্লেড ফ্যানগুলি সাধারণত 3-8 dB(A) ফরোয়ার্ড-বাঁকা ব্লেড ফ্যানের চেয়ে শান্ত হয়
• সুরক্ষা রেটিং (আইপি) : IP54 বা উচ্চতর আর্দ্র বা ধুলোময় পরিবেশের জন্য প্রস্তাবিত

অ্যাপ্লিকেশন পরিস্থিতি এবং নির্বাচনের রেফারেন্স

ইনস্টলেশন এবং অপারেশন নির্দেশিকা

ইন্ডাস্ট্রিয়াল এসি সেন্ট্রিফিউগাল ফ্যানগুলির দক্ষ এবং স্থিতিশীল অপারেশন নিশ্চিত করতে, ইনস্টলেশন এবং রুটিন রক্ষণাবেক্ষণের সময় নিম্নলিখিত বিষয়গুলি অবশ্যই পালন করা উচিত:

1. ফাউন্ডেশন ভাইব্রেশন আইসোলেশন : 3 কিলোওয়াটের বেশি শক্তি সম্পন্ন ফ্যানগুলিকে কম্পন আইসোলেটর বা প্যাড দিয়ে সজ্জিত করা উচিত, যা বিল্ডিং কাঠামো এবং সংলগ্ন নির্ভুল সরঞ্জামগুলিতে হস্তক্ষেপ রোধ করতে কম্পন সংক্রমণ 80% এর বেশি হ্রাস করে
2. ইনলেট সুরক্ষা : এয়ার ইনলেটে একটি প্রতিরক্ষামূলক জাল ইনস্টল করুন যার আকার 20 মিমি-এর বেশি নয় যাতে বিদেশী বস্তুর প্রবেশ এবং ইমপেলারের ক্ষতি রোধ করা যায়; ধুলোময় পরিবেশে একটি প্রাথমিক-দক্ষতা ফিল্টার যোগ করুন
3. নমনীয় সংযোগ : ফ্যান হাউজিং এ নালী চাপের সরাসরি সংক্রমণ এড়াতে ফ্যান ইনলেট/আউটলেট এবং ডাক্টওয়ার্কের মধ্যে ক্যানভাস বা সিলিকন নমনীয় সংযোগ (দৈর্ঘ্যে 150-300 মিমি) ব্যবহার করুন
4. নির্ধারিত রক্ষণাবেক্ষণ : প্রতি ভারবহন তাপমাত্রা এবং তৈলাক্তকরণ অবস্থা পরিদর্শন করুন 2,000 অপারেটিং ঘন্টা ; গ্রীস প্রতিস্থাপন 8,000 অপারেটিং ঘন্টা ; প্রতি বছর পরিষ্কার ইম্পেলার ধূলিকণা জমে - 1 মিমি পুরুত্বের বেশি ধুলো জমা হলে কার্যক্ষমতা 5%-10% কমাতে পারে
5. মোটর সুরক্ষা : 2.2 কিলোওয়াটের বেশি মোটরগুলিকে লক-রোটার বা ফেজ-লস অপারেশন থেকে বার্নআউট প্রতিরোধ করতে তাপ ওভারলোড রিলে বা মোটর প্রটেক্টর দিয়ে সজ্জিত করা উচিত

কর্মক্ষমতা এবং জীবনকাল প্রভাবিত সমালোচনামূলক কারণ

অপারেটিং এনভায়রনমেন্ট কন্ডিশন

পরিবেষ্টিত তাপমাত্রায় প্রতি 10°C বৃদ্ধির জন্য, মোটর ওয়াইন্ডিং ইনসুলেশন বার্ধক্যের হার প্রায় দ্বিগুণ হয়ে যায়। যখন পরিবেষ্টিত তাপমাত্রা অতিক্রম করে 40°C , মোটর রেট করা পাওয়ার অবশ্যই ডিরেটেড হতে হবে: 45°C এ 95%, 50°C এ 90% এবং 55°C এ 85%। উচ্চ-আর্দ্রতা পরিবেশে (আপেক্ষিক আর্দ্রতা>85%), বন্ধ করার সময় আর্দ্রতা শোষণ থেকে নিরোধক ক্ষয় রোধ করতে অ্যান্টি-কনডেনসেশন হিটার সহ সম্পূর্ণরূপে আবদ্ধ মোটর নির্বাচন করা উচিত।

ক্ষয়কারী গ্যাসযুক্ত পরিবেশের জন্য (যেমন রাসায়নিক কর্মশালা বা ইলেক্ট্রোপ্লেটিং সুবিধা), ফ্যান ইমপেলার এবং হাউজিংগুলি তৈরি করা উচিত 304 বা 316 স্টেইনলেস স্টীল , বা epoxy রজন বিরোধী জারা আবরণ সঙ্গে চিকিত্সা. অম্লীয় পরিবেশে সাধারণ গ্যালভানাইজড স্টিল প্লেটগুলির পরিষেবা জীবন স্বাভাবিক অপারেটিং অবস্থার 30%-50% পর্যন্ত সংক্ষিপ্ত হতে পারে।

সিস্টেম ম্যাচিং এবং অপারেটিং পয়েন্ট অপ্টিমাইজেশান

প্রকৃত ফ্যানের অপারেটিং দক্ষতা নির্ভর করে কার্যক্ষমতার বক্ররেখার সাথে কাজের পয়েন্ট কতটা ভালোভাবে মেলে তার উপর। যখন সিস্টেম রেজিস্ট্যান্স ওভার-ডিজাইন করা হয়, তখন প্রকৃত অপারেটিং পয়েন্ট উচ্চ প্রবাহ এবং নিম্নচাপ অঞ্চলের দিকে সরে যায়, যার ফলে কার্যকারিতা হ্রাস পায় এবং শব্দ বৃদ্ধি পায়। ফ্যানের গতি (ভেরিয়েবল ফ্রিকোয়েন্সি কন্ট্রোল) বা ইনলেট গাইড ভ্যান অ্যাঙ্গেলগুলি সামঞ্জস্য করে, অপারেটিং পয়েন্টটিকে উচ্চ-দক্ষতা জোনে ফিরিয়ে দেওয়া যেতে পারে। পরিবর্তনশীল ফ্রিকোয়েন্সি গতি নিয়ন্ত্রণ সঙ্গে, ভক্ত করতে পারেন রেট করা বায়ুপ্রবাহের 70%-100% এর মধ্যে 80% এর উপরে দক্ষতা বজায় রাখুন , উল্লেখযোগ্য শক্তি সঞ্চয় সহ—যখন বায়ুপ্রবাহ 80% এ নেমে যায়, তখন শ্যাফ্ট পাওয়ার রেটেড পাওয়ারের 51.2% এ নেমে আসে (অ্যাফিনিটি আইন দ্বারা গণনা করা হয়), থ্রোটলিং নিয়ন্ত্রণের তুলনায় 30%–40% বিদ্যুৎ সাশ্রয় করে।

ইম্পেলার ভারসাম্য এবং কম্পন নিয়ন্ত্রণ

ইমপেলার ভারসাম্যহীনতা হল কেন্দ্রাতিগ পাখার অত্যধিক কম্পনের প্রাথমিক কারণ। ISO 1940 মান অনুযায়ী, শিল্প ফ্যান ইমপেলারদের অর্জন করা উচিত ব্যালেন্স গ্রেড G6.3 বা G2.5 . 400 মিমি-এর বেশি ইম্পেলার ব্যাসগুলির জন্য, ক্ষেত্রের গতিশীল ভারসাম্য বিশেষভাবে গুরুত্বপূর্ণ - অবশিষ্ট ভারসাম্যহীনতায় প্রতি 10 গ্রাম·মিমি/কেজি বৃদ্ধি প্রায় 15%-20% ভারবহন জীবনকে ছোট করতে পারে। স্বাভাবিক ক্রিয়াকলাপের সময়, ফ্যান বিয়ারিং হাউজিংগুলিতে কার্যকর কম্পনের বেগ নীচে নিয়ন্ত্রণ করা উচিত 4.5 মিমি/সেকেন্ড (ISO 10816 মান অনুযায়ী "ভাল" গ্রেড); পরিদর্শনের জন্য অবিলম্বে শাটডাউন প্রয়োজন যদি এটি 7.1 মিমি/সেকেন্ডের বেশি হয়।

শক্তি দক্ষতা উন্নতি কৌশল

পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ বাস্তবায়ন

ওঠানামাকারী বায়ুপ্রবাহের চাহিদা সহ সিস্টেমে (যেমন VAV এয়ার কন্ডিশনার সিস্টেম বা প্রক্রিয়া নিষ্কাশন সিস্টেম), পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ (VFDs) সহ শিল্প এসি সেন্ট্রিফিউগাল ফ্যানগুলিকে সজ্জিত করা সবচেয়ে কার্যকর শক্তি-সঞ্চয়কারী পরিমাপ। গ্রহণ a 15 কিলোওয়াট ফ্যান বার্ষিক 6,000 ঘন্টা কাজ করে উদাহরণ হিসাবে: যদি প্রকৃত গড় অপারেটিং লোড রেট করা লোডের 70% হয়, তাহলে VFD গতি নিয়ন্ত্রণের সাথে বার্ষিক বিদ্যুৎ খরচ প্রায় 63,000 kWh , তুলনায় 90,000 kWh ফিক্সড-ফ্রিকোয়েন্সি অপারেশন এবং ড্যাম্পার রেগুলেশন সহ, সঞ্চয় 27,000 kWh প্রায় 30% শক্তি-সঞ্চয় হারের সাথে বার্ষিক। বিনিয়োগ পরিশোধের সময়কাল সাধারণত 1.5 এবং 2.5 বছরের মধ্যে হয়।

উচ্চ দক্ষতা মোটর আপগ্রেড

লিগ্যাসি IE1 বা IE2 দক্ষতা মোটর আপগ্রেড করা IE3 (প্রিমিয়াম দক্ষতা) বা IE4 (সুপার প্রিমিয়াম দক্ষতা) মোটর আরও শক্তি খরচ কমাতে পারে. একটি 11 কিলোওয়াট, 4-পোল মোটরের জন্য উদাহরণ হিসাবে: IE2 কার্যকারিতা প্রায় 91%, IE3 প্রায় 93% এবং IE4 প্রায় 94%। IE2 থেকে IE3 তে আপগ্রেড করা প্রায় সাশ্রয় করে 1,320 kWh বার্ষিক 6,000 অপারেটিং ঘন্টায়; IE3 থেকে IE4 তে আপগ্রেড করা একটি অতিরিক্ত সংরক্ষণ করে 660 kWh . যদিও উচ্চ-দক্ষ মোটরগুলি সংগ্রহের খরচ 15%-30% বৃদ্ধি করে, মোট জীবন-চক্র খরচ উল্লেখযোগ্যভাবে হ্রাস পায়।

সিস্টেম রেজিস্ট্যান্স অপ্টিমাইজেশান

প্রতি 100 Pa বৃদ্ধি নালী সিস্টেম প্রতিরোধের জন্য, ফ্যান শ্যাফ্ট শক্তি প্রায় 5%–8% বৃদ্ধি পায়। নিম্নলিখিত ব্যবস্থা কার্যকরভাবে সিস্টেম প্রতিরোধের কমাতে পারে:

• অপ্রয়োজনীয় বাঁক এবং হ্রাসকারীগুলিকে ন্যূনতম করুন; প্রতিটি 90° বাঁক প্রায় যোগ করে 50-150 Pa প্রতিরোধের
• কম-প্রতিরোধী ফিল্টার নির্বাচন করুন এবং নিয়মিতভাবে আটকানো ফিল্টার মিডিয়া প্রতিস্থাপন করুন; আটকানো ফিল্টার প্রতিরোধের প্রাথমিক থেকে বৃদ্ধি হতে পারে 100-200 Pa থেকে 500-800 Pa
• সঠিকভাবে নালী ক্রস-সেকশন ডিজাইন করুন, এর মধ্যে বাতাসের বেগ নিয়ন্ত্রণ করে 8-12 মি/সেকেন্ড পরিসীমা; অত্যধিক উচ্চ বায়ু বেগ উল্লেখযোগ্যভাবে গতিশীল চাপ হ্রাস বৃদ্ধি
• নিয়মিত নালী ধুলো জমে পরিষ্কার; প্রতি 1 মিমি ধূলিকণা বৃদ্ধির জন্য, নালী প্রতিরোধ ক্ষমতা প্রায় বৃদ্ধি পায় ৩%–৫%

ভবিষ্যত উন্নয়ন প্রবণতা

ইন্ডাস্ট্রি 4.0 এবং স্মার্ট ম্যানুফ্যাকচারিংয়ের অগ্রগতির সাথে, শিল্প এসি কেন্দ্রাতিগ পাখাs বুদ্ধিমত্তা, উচ্চ দক্ষতা এবং মডুলারিটির দিকে বিকশিত হচ্ছে। স্মার্ট ফ্যান সঙ্গে একত্রিত আইওটি সেন্সর ভারবহন জীবন এবং ইম্পেলার পরিধানের অবস্থার পূর্বাভাস দিতে প্রান্ত কম্পিউটিং ব্যবহার করে রিয়েল টাইমে কম্পন, তাপমাত্রা, বর্তমান এবং অন্যান্য পরামিতি নিরীক্ষণ করতে পারে। এটি "নির্ধারিত রক্ষণাবেক্ষণ" থেকে "ভবিষ্যদ্বাণীমূলক রক্ষণাবেক্ষণ" এ একটি স্থানান্তরকে সক্ষম করে যা অপরিকল্পিত ডাউনটাইম কমিয়ে দেবে বলে আশা করা হচ্ছে 40% – 60% .

শক্তি দক্ষতা পরিপ্রেক্ষিতে, নতুন প্রজন্মের শিল্প কেন্দ্রাতিগ ভক্ত গ্রহণ স্থায়ী চুম্বক-সহায়তা সিঙ্ক্রোনাস রিলাক্টেন্স মোটর (PMaSynRM) IE5 গ্রেডের বাইরে দক্ষতা অর্জন করতে পারে, ঐতিহ্যগত ইন্ডাকশন মোটরগুলির তুলনায় 3%-5% উন্নতি করে। ইতিমধ্যে, CFD (কম্পিউটেশনাল ফ্লুইড ডাইনামিকস) ডিজাইনের মাধ্যমে অপ্টিমাইজ করা বায়োমিমেটিক ইম্পেলার এবং ভলিউটগুলি বায়ুপ্রবাহ বৃদ্ধি করতে পারে ৮%–১২% শক্তি খরচ বৃদ্ধি ছাড়া, দ্বারা শব্দ কমানোর সময় 3-5 dB(A) .

মডুলার ডিজাইন ফ্যান ইনস্টলেশন, রক্ষণাবেক্ষণ এবং আপগ্রেডকে আরও সুবিধাজনক করে তোলে। প্রমিত মোটর মডিউল, ইম্পেলার মডিউল এবং কন্ট্রোলার মডিউলগুলি দ্রুত একত্রিত করা যেতে পারে, যা প্রথাগত থেকে সাইট ইম্পেলার বা মোটর প্রতিস্থাপনের সময় কমিয়ে দেয়। 4-6 ঘন্টা থেকে 1 ঘন্টার কম , উল্লেখযোগ্যভাবে উৎপাদনে রক্ষণাবেক্ষণের প্রভাব কমিয়ে দেয়।
